1、HC-016A自動衛星三維放樣測繪儀簡介:
自動衛星三維放樣測繪儀（專利號：ZL2015 2 0132954.8）是基于衛星定位技術完成建筑施工過程中高精度、高效率的自動三維放樣，實現了施工放樣由被動測繪的人工模式到主動引導的自動放樣模式的跨越。是建筑施工單位升級換代的新器。
2、HC-016A自動衛星三維放樣測繪儀功能:
☆ 放樣功能：建筑施工圖紙導入手持放樣儀，同時顯示自身位置和各個放樣點的位置，通過高精度衛星定位技術自動引導使用者迅速找到各個放樣點的實際精確位置，完成放樣工作。
☆ 測繪功能：直接顯示各個所在測繪點的精確三維坐標，并保存到放樣儀，完成對點、線、面的三維測量，生成標準的CAD三維圖圖紙。
3、HC-016A自動衛星三維放樣測繪儀系統構成

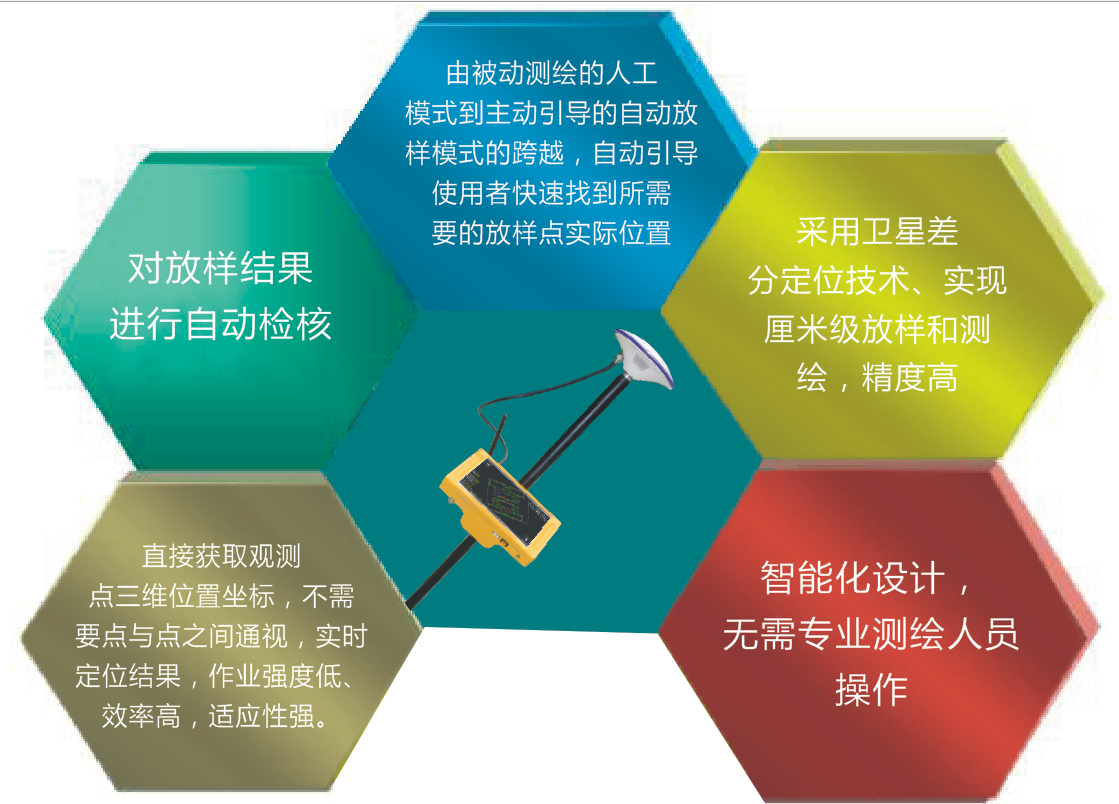

4、HC-016A自動衛星三維放樣測繪儀技術特點
☆ 由被動測繪的人工模式到主動引導的自動放樣模式的跨越，自動引導使用者快速找到所需要的放樣點實際位置
☆ 直接獲取觀測點三維位置坐標，不需要點與點之間通視，實時定位結果，作業強度低、效率高，適應性強。
☆ 對放樣結果進行自動檢核
☆ 采用衛星差分定位技術、實現厘米級放樣和測繪，精度高
☆ 智能化設計，無需專業測繪人員操作
5、HC-016A自動衛星三維放樣測繪儀主要技術指標
☆ 使用環境溫度：-20～50℃，存儲溫度-30～60℃
☆ 電源輸入: 9～28VDC，≥4A
☆ RTK平面定位精度：±10mm，RTK高程定位精度：±20mm
☆ 接收信號：全球通用，三頻四星（北斗、GPS、GLONASS、Galileo）
☆ 首次定位時間：≤45s，信號重捕時間：≤5s
☆ 定位輸出頻率：1～10Hz
☆ 超大容量鋰電池供電，持續工作時間≥12小時
☆ 7寸大屏幕、高亮彩色觸摸屏。
☆ 內置專門工程測繪嵌入式軟件，人性化操作界面，簡潔實用。
☆ 3G/GPRS和無線電臺網絡通訊功能，自動連接網絡，兼容CORS系統接入和自建基站
☆ 計算機通訊USB接口
6、HC-016A自動衛星三維放樣測繪儀與傳統產品操作對比

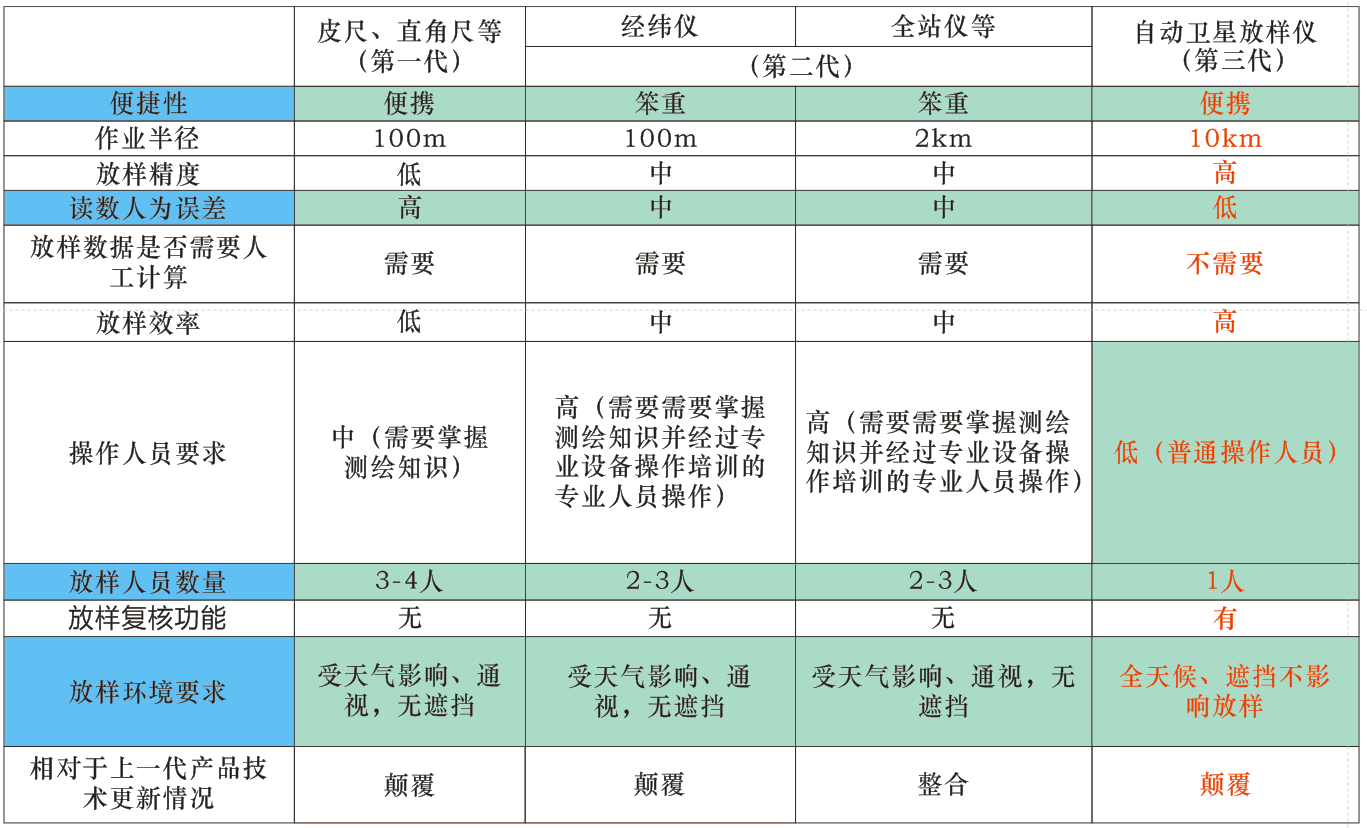

7、HC-016A自動衛星三維放樣測繪儀與傳統產品性能對比
